Réseaux enterrés sous dalle en béton armé : détection à travers un ferraillage dense

Description

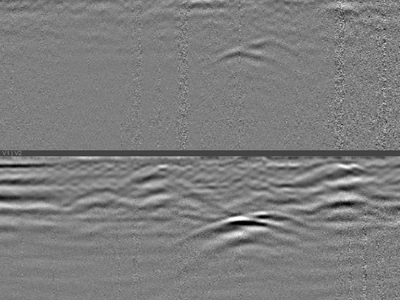

Profil de 4,50 m acquis avec une antenne GSSI UtilityScan DF bi-fréquence 300/800 MHz, sur une dalle en béton armé, perpendiculairement à la position théorique de conduites enterrées. Un fichier.

Détecter un réseau à travers un ferraillage dense est l'une des situations les plus ingrates du métier. La nappe d'armatures se comporte comme un écran : elle réfléchit une grande part de l'énergie, sature la partie haute du radargramme et laisse peu de signal atteindre ce qui se trouve dessous. Le résultat n'est jamais garanti, et il faut savoir le dire avant d'intervenir.

Ici, la détection aboutit. Les deux fréquences se répartissent nettement les rôles. Le 800 MHz image le ferraillage avec précision — les armatures sont franches, régulières, faciles à pointer — mais ne passe pratiquement pas au-delà. Le 300 MHz résout mal les aciers, et c'est ce qui le sauve : sa longueur d'onde plus grande franchit la nappe et fait apparaître les réseaux sous-jacents.

C'est l'illustration d'un principe que la pratique enseigne mieux que la théorie : la haute fréquence n'est pas « meilleure », elle répond à une autre question. Sur cette dalle, la voie qui montre le plus de détail est celle qui ne voit pas la cible.

Le passage d'au moins deux réseaux à cet emplacement est connu, sans que leur nature, leur diamètre ni leur profondeur exacte ne soient documentés.

Fichiers bruts non traités.
